امروزه سرعت و دقت در خطوط تولید حرف اول را میزند. کاربرد تسمه نقاله در دنیای صنعتی مدرن به قدری گسترده شده که تصور یک کارخانه بدون این سیستم غیرممکن است. از جابجایی مواد معدنی سنگین گرفته تا انتقال ظریفترین قطعات الکترونیکی، همگی وابسته به این تکنولوژی هستند. اگر مدیر یک مجموعه صنعتی هستید یا قصد راهاندازی خط تولید دارید، درک عمیق از نحوه عملکرد و انواع این سیستمها حیاتی است. در این مقاله جامع، تمامی جنبههای فنی، مدلها و نکات کلیدی برای انتخاب بهترین گزینه را بررسی میکنیم. با ما همراه باشید تا تحولی در سیستم انتقال مواد خود ایجاد کنید.
نوار نقاله چیست؟
برای درک بهتر سیستمهای انتقال، ابتدا باید به سوال بنیادین نوار نقاله چیست پاسخ دهیم. به زبان ساده، این سیستم یک بستر متحرک و پیوسته است که برای حمل اشیاء از نقطهای به نقطه دیگر استفاده میشود. این مکانیزم شامل دو یا چند قرقره (درام) و یک حلقه بیپایان از تسمه است که به دور آنها میچرخد. نیروی محرکه توسط موتورها تامین شده و باعث حرکت تسمه و در نتیجه جابجایی بار میشود.
استفاده از نوار نقاله تنها محدود به جابجایی ساده نیست. این سیستمها میتوانند فرآیندهای پیچیدهای مانند مونتاژ، بستهبندی، سورتینگ و حتی بازرسی کیفی را در حین حرکت انجام دهند. مهندسان مکانیک این ابزار را قلب تپنده اتوماسیون صنعتی میدانند. بدون وجود این سیستم، نیروی انسانی مجبور به حمل بارهای سنگین بود که هم زمانبر است و هم خطرات ایمنی دارد. بنابراین، فلسفه اصلی پیدایش آن، افزایش راندمان و ایمنی است.
نقش تسمه نقاله در خط تولید و کارایی کانوایر در صنایع
نقش تسمه نقاله در خط تولید فراتر از یک ابزار حملونقل ساده است. این سیستمها به عنوان ستون فقرات لجستیک داخلی عمل میکنند و جریان مواد را تنظیم مینمایند. زمانی که مواد اولیه با سرعتی هماهنگ به ایستگاههای کاری میرسند، توقفهای ناخواسته حذف میشوند. این هماهنگی باعث میشود تا گلوگاههای تولید شناسایی و برطرف شوند.
در بحث کارایی کانوایر در صنایع، آمارها نشاندهنده افزایش چشمگیر بهرهوری هستند. کارخانههایی که از سیستمهای کانوایر هوشمند استفاده میکنند، تا ۴۰ درصد کاهش در هزینههای عملیاتی را تجربه کردهاند. این سیستمها با کاهش ترافیک لیفتراکها و پرسنل در کف کارخانه، فضای مفید را افزایش میدهند. همچنین، کنترل دقیق سرعت تسمه به مدیران اجازه میدهد تا خروجی تولید را بر اساس تقاضای بازار تنظیم کنند. نوار نقاله کجا استفاده میشود؟ پاسخ ساده است: هر جا که نیاز به نظم، سرعت و تداوم باشد.
بررسی تخصصی کاربرد تسمه نقاله در صنایع گوناگون
تنوع موارد مصرف نوار نقاله باعث شده تا برای هر صنعتی، راهکاری اختصاصی وجود داشته باشد. در ادامه به تحلیل دقیق کاربرد این ابزار در صنایع کلیدی میپردازیم.
کاربرد تسمه نقاله در صنایع غذایی
در صنایع غذایی، کاربرد تسمه نقاله مستقیماً با سلامت جامعه در ارتباط است. تسمههای مورد استفاده در این بخش باید دارای استانداردهای بهداشتی سختگیرانه (Food Grade) باشند. این تسمهها نباید هیچگونه بو یا طعمی به مواد غذایی منتقل کنند و باید در برابر چربیها و اسیدهای خوراکی مقاوم باشند.
علاوه بر بهداشت، قابلیت شستشوی آسان یک فاکتور حیاتی است. خطوط تولید مواد غذایی باید به صورت روزانه با مواد شوینده قوی و آب گرم شسته شوند. طراحی تسمهها باید به گونهای باشد که باکتریها در درز و شکافهای آن تجمع نکنند. استفاده از تسمههای مدولار پلاستیکی یا پیویسی سفید در این صنعت بسیار رایج است زیرا آلودگی را به وضوح نشان میدهند.

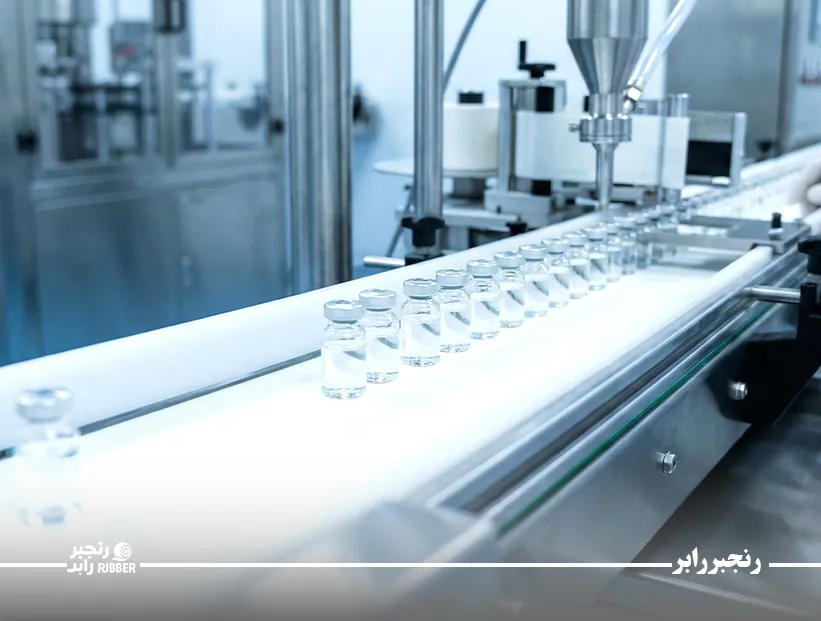

کاربرد تسمه نقاله در صنایع دارویی
دقت و استریلیزاسیون در صنایع دارویی حرف اول را میزند. کاربرد تسمه نقاله در این حوزه به انتقال قرصها، ویالها و بستههای دارویی با ظرافت بالا کمک میکند. کوچکترین آلودگی یا خطا در این صنعت میتواند عواقب جبرانناپذیری داشته باشد. به همین دلیل، تسمهها اغلب دارای خواص آنتیباکتریال و ضد الکتریسیته ساکن هستند.
در خطوط بستهبندی دارو، سرعت و هماهنگی بسیار مهم است. تسمه نقاله باید محصولات را دقیقاً زیر نازلهای پرکن یا دستگاههای لیبلزن قرار دهد. هرگونه لرزش یا نوسان در حرکت تسمه میتواند باعث خرابی محصول یا برچسبزنی اشتباه شود. سیستمهای هوشمند در این بخش مجهز به سنسورهایی هستند که جریان دارو را کنترل و مدیریت میکنند.
کاربرد تسمه نقاله در صنعت بستهبندی
صنعت بستهبندی یکی از بزرگترین مصرفکنندگان نوار نقاله است. در این بخش، کالاها در ابعاد و اوزان مختلف جابجا میشوند. از کارتنهای کوچک گرفته تا پالتهای سنگین، همگی نیازمند سیستمی هستند که آنها را بدون آسیب منتقل کند. کاربرد تسمه نقاله در اینجا، ایجاد یک جریان پیوسته بین دستگاههای پرکن، درببند و شرینک پک است.
یکی از چالشهای این صنعت، تنوع محصولات است. سیستم انتقال باید قابلیت تنظیم ارتفاع و سرعت را داشته باشد تا با محصولات مختلف سازگار شود. استفاده از تسمههایی با سطح اصطکاک بالا در سطوح شیبدار بستهبندی ضروری است. این ویژگی مانع از لیز خوردن بستهها هنگام بالا یا پایین رفتن از نوار نقاله میشود.
کاربرد تسمه نقاله در صنعت نساجی
در کارخانجات نساجی، کاربرد تسمه نقاله برای جابجایی الیاف، نخ و طاقههای پارچه حیاتی است. محیط این کارخانهها معمولاً دارای پرز و الیاف معلق در هوا است. بنابراین، تجهیزات باید به گونهای باشند که این ذرات باعث اختلال در عملکرد آنها نشود. تسمههای آنتیاستاتیک در اینجا نقش مهمی ایفا میکنند تا از چسبیدن الیاف به تسمه جلوگیری شود.
همچنین، برخی از مراحل تولید پارچه نیازمند عبور از خشککنها یا محیطهای مرطوب است. تسمههایی که در این بخشها استفاده میشوند باید در برابر تغییرات دما و رطوبت مقاوم باشند. عدم توجه به این نکته میتواند باعث تغییر سایز تسمه و در نتیجه خرابی پارچههای حساس شود. انتقال نرم و بدون کشش پارچه، کیفیت محصول نهایی را تضمین میکند.
کاربرد تسمه نقاله در صنعت بازیافت
صنعت بازیافت محیطی خشن و پرچالش برای تجهیزات صنعتی است. کاربرد تسمه نقاله در این بخش شامل حمل زبالههای تفکیک نشده، شیشه، فلزات و پلاستیکهای سنگین است. تسمهها در این صنعت باید مقاومت فوقالعادهای در برابر پارگی، سایش و برخورد اجسام تیز داشته باشند.
در خطوط سورتینگ زباله، تسمهها مواد را از زیر دستگاههای جداکننده مغناطیسی یا نوری عبور میدهند. سرعت یکنواخت و عرض مناسب تسمه به دستگاهها اجازه میدهد تا با دقت بالا مواد قابل بازیافت را شناسایی کنند. استفاده از تسمههای لاستیکی ضخیم و چند لایه در ابتدای خطوط بازیافت برای تحمل ضربات ناشی از تخلیه بار بسیار متداول است.

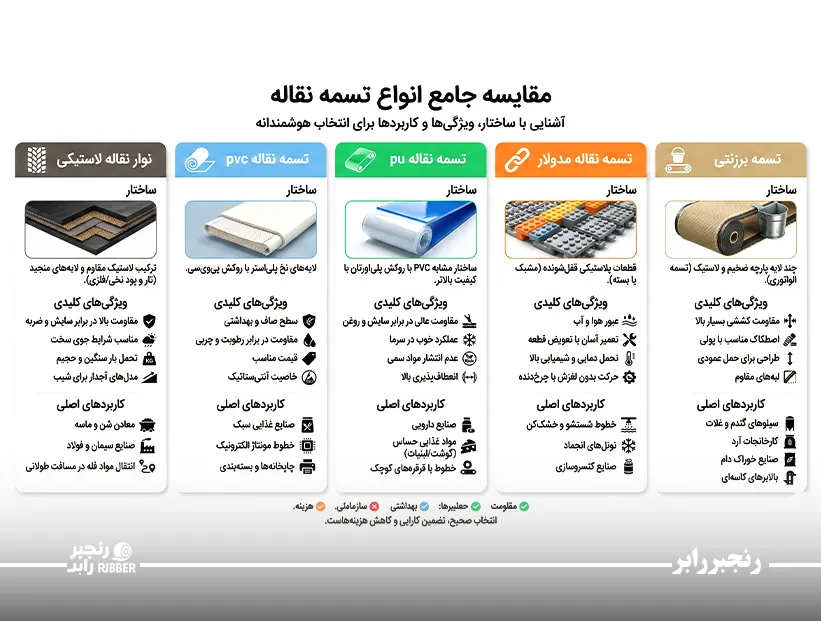

آشنایی با انواع تسمه نقاله و کاربرد آنها
برای انتخاب درست، باید انواع متریالها را بشناسید. هر کدام از این مدلها برای شرایط محیطی و نوع بار خاصی طراحی شدهاند. در ادامه به معرفی مهمترین دستهبندیها میپردازیم.
نوار نقاله لاستیکی
نوار نقاله لاستیکی پرکاربردترین نوع تسمه در صنایع سنگین است. این تسمهها از ترکیب لاستیک و لایههای منجید (تار و پود نخی یا فلزی) ساخته میشوند. مقاومت بسیار بالا در برابر سایش، ضربه و شرایط جوی نامناسب از ویژگیهای بارز آنهاست.
این مدل معمولاً در معادن شن و ماسه، کارخانجات سیمان و صنایع فولاد استفاده میشود. نوار نقاله لاستیکی میتواند بارهای بسیار سنگین و حجیم را در مسافتهای طولانی جابجا کند. همچنین مدلهای آجدار آن برای انتقال مواد در شیبهای تند طراحی شدهاند تا از ریزش مواد جلوگیری کنند.
تسمه نقاله pvc
تسمه نقاله pvc (پلیوینیل کلراید) به دلیل سطح صاف و بهداشتی خود شهرت دارد. این تسمهها در برابر رطوبت، مواد شیمیایی و چربیها مقاوم هستند و قیمت مناسبتری نسبت به سایر مدلهای پلیمری دارند. ساختار آنها معمولاً شامل لایههای نخ پلیاستر با روکش پیویسی است.
از این نوع تسمه بیشتر در صنایع غذایی سبک، خطوط مونتاژ الکترونیک و چاپخانهها استفاده میشود. تنوع رنگ و ضخامت در تسمه نقاله pvc بسیار زیاد است. همچنین خاصیت آنتیستاتیک در برخی مدلهای آن، استفاده در صنایع حساس به الکتریسیته ساکن را ممکن میسازد.
تسمه نقاله pu
تسمه نقاله pu (پلیاورتان) از نظر ساختار مشابه پیویسی است اما مقاومت و کیفیت بالاتری دارد. این تسمهها در برابر سایش، روغنهای صنعتی و تغییرات دمایی (به ویژه سرما) عملکرد بهتری نشان میدهند. سطح آنها بسیار صیقلی است و تمیز کردنشان آسانتر است.
به دلیل عدم انتشار مواد سمی، تسمه نقاله pu گزینه اول برای صنایع دارویی و مواد غذایی حساس مانند گوشت و لبنیات است. انعطافپذیری بالای این تسمه اجازه میدهد تا روی قرقرههای با قطر کم نیز به راحتی کار کند. طول عمر بالاتر این مدل، هزینه اولیه بیشتر آن را در درازمدت جبران میکند.
تسمه نقاله مدولار
تسمه نقاله مدولار ساختاری کاملاً متفاوت دارد و از قطعات پلاستیکی کوچک که مانند آجر در هم قفل میشوند، تشکیل شده است. این طراحی مشبک یا بسته، امکان عبور هوا یا آب را از میان تسمه فراهم میکند. اگر بخشی از تسمه آسیب ببیند، نیاز به تعویض کل آن نیست و تنها قطعات معیوب تعویض میشوند.
این ویژگی باعث شده تا تسمه نقاله مدولار در خطوط شستشو، خشککنها و تونلهای انجماد کاربرد فراوانی داشته باشد. جنس پلاستیک مقاوم این تسمهها (مانند POM یا PP) تحمل دمایی و شیمیایی بالایی دارد. حرکت این تسمهها توسط چرخدنده انجام میشود که لغزش تسمه را غیرممکن میسازد.
تسمه برزنتی
تسمه برزنتی یا تسمه الواتوری، ساختاری چند لایه از پارچههای ضخیم و لاستیک دارد. این تسمهها برای حمل مواد به صورت عمودی (با استفاده از کاسه یا قاشقک) طراحی شدهاند. مقاومت کششی بسیار بالا، مهمترین خصیصه این نوع تسمه است.
در سیلوهای گندم، کارخانجات آرد و صنایع خوراک دام، از تسمه برزنتی برای بالابرهای کاسهای استفاده میشود. سطح اصطکاک این تسمهها مناسب است و گیرایی خوبی با پولیهای محرک دارد. همچنین لبههای برشخورده یا دوربسته در این تسمهها بسته به نوع کاربری انتخاب میشوند.
مزایا و معایب استفاده از نوار نقاله
تصمیمگیری برای خرید نیازمند دانستن نقاط قوت و ضعف است. جدول زیر نگاهی دقیق به مزایا و معایب استفاده از نوار نقاله دارد تا بتوانید دیدگاهی واقعبینانه داشته باشید.
| ویژگی | مزایا | معایب |
| سرعت و راندمان | افزایش چشمگیر سرعت انتقال و تولید انبوه | نیاز به هماهنگی دقیق با سایر ماشینآلات |
| هزینه نیروی انسانی | کاهش شدید هزینههای کارگری و جابجایی دستی | نیاز به نیروی متخصص برای اپراتوری و تعمیرات |
| ایمنی محیط کار | کاهش حوادث ناشی از حمل بار سنگین و خستگی | خطرات گیر کردن لباس یا اعضا در قطعات متحرک |
| انعطافپذیری | قابلیت طراحی در مسیرهای پیچیده، شیبدار و طولانی | اشغال فضای فیزیکی ثابت در کف کارخانه |
| هزینه نگهداری | عمر طولانی قطعات در صورت سرویس به موقع | هزینه اولیه نصب و راهاندازی نسبتاً بالا |
ساخت نوار نقاله
فرایند ساخت نوار نقاله ترکیبی از مهندسی مکانیک و طراحی صنعتی است. ابتدا شاسی یا بدنه اصلی که معمولاً از فولاد یا آلومینیوم است، طراحی و جوشکاری میشود. استحکام شاسی باید به گونهای باشد که وزن بار و لرزشهای موتور را تحمل کند. سپس درامها (غلتکهای ابتدایی و انتهایی) و رولیکها (غلتکهای میانی) با دقت نصب میشوند.
مرحله بعدی نصب موتور و گیربکس است که قدرت لازم برای حرکت را تامین میکند. محاسبات دقیق توان موتور بر اساس وزن بار و طول مسیر انجام میشود. در نهایت، تسمه روی سیستم قرار گرفته و کشش آن تنظیم میگردد. ساخت نوار نقاله استاندارد نیازمند رعایت اصول ارگونومی و ایمنی است تا اپراتورها در حین کار دچار مشکل نشوند.

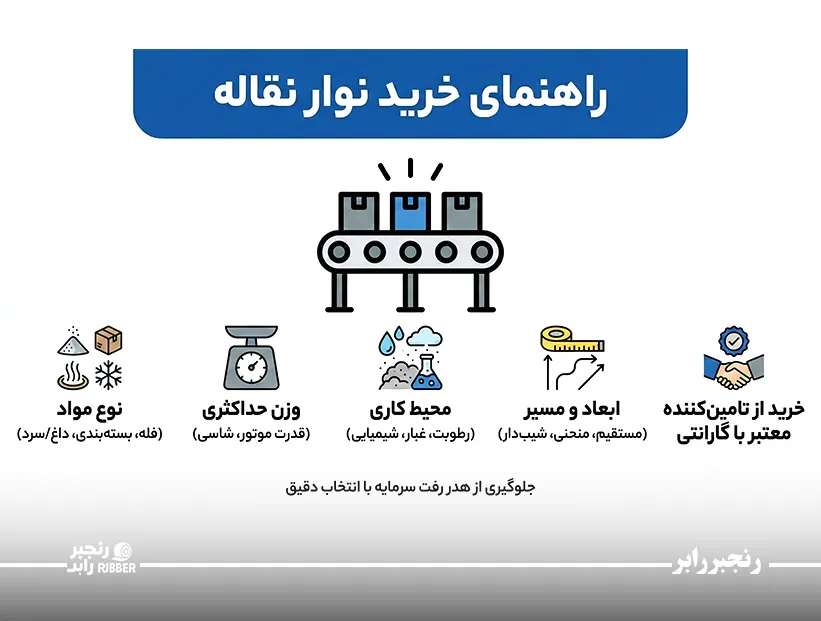

راهنمای خرید نوار نقاله
داشتن یک راهنمای خرید نوار نقاله میتواند از هدر رفتن سرمایه شما جلوگیری کند. قبل از خرید، باید نوع دقیق موادی که قرار است حمل شود را مشخص کنید (پودری، فله، بستهبندی، داغ یا سرد). وزن حداکثری بار در هر متر طول، تعیینکننده قدرت موتور و ضخامت شاسی است.
محیط کاری خود را ارزیابی کنید؛ آیا رطوبت، گرد و غبار یا مواد شیمیایی در محیط وجود دارد؟ پاسخ به این سوال جنس تسمه (PVC, PU, لاستیکی) را مشخص میکند. همچنین ابعاد دقیق محل نصب و مسیر حرکت (مستقیم، منحنی یا شیبدار) را اندازهگیری کنید. همیشه از تامینکنندگان معتبر خرید کنید که گارانتی و خدمات پس از فروش ارائه میدهند.
نگهداری و تعمیر نوار نقاله
برای داشتن خط تولیدی پویا، برنامه نگهداری و تعمیر نوار نقاله باید جدی گرفته شود. بازدیدهای دورهای شامل چک کردن روغن گیربکس، صدای بلبرینگها و وضعیت ظاهری تسمه است. تمیز نگه داشتن سطح تسمه و قطعات متحرک از تجمع مواد، عمر دستگاه را دوچندان میکند. اگر تسمه دچار انحراف شد، باید سریعاً رگلاژ شود تا لبههای آن ساییده نشود.
یکی از خدمات حیاتی در این بخش، مربوط به ترمیم اتصالات است. پارگی تسمه نباید باعث توقف طولانی تولید شود. تیمهای فنی متخصص میتوانند با روشهای نوین، تسمه را در کمترین زمان ممکن به چرخه بازگردانند. شرکتهای پیشرو مانند رنجبر رابر مشاورههای تخصصی در زمینه نگهداری صحیح ارائه میدهند.
آپارات تسمه نقاله
اتصال دو سر تسمه به یکدیگر یا ترمیم پارگیها را آپارات تسمه نقاله میگویند. این فرآیند به دو روش سرد (با چسب مخصوص) و گرم (با دستگاه پرس حرارتی) انجام میشود. آپارات گرم مقاومت بسیار بالاتری دارد و سطح اتصال کاملاً یکنواخت میشود. کیفیت انجام آپارات تاثیر مستقیمی بر طول عمر تسمه و روانی حرکت آن دارد. یک اتصال ضعیف میتواند زیر فشار بار باز شده و خسارت زیادی به بار آورد.
نتیجهگیری
در پایان باید گفت که شناخت دقیق کاربرد تسمه نقاله کلید طلایی بهینهسازی فرآیندهای صنعتی است. انتخاب صحیح نوع تسمه، طراحی اصولی و نگهداری منظم، مثلث موفقیت در سیستمهای انتقال مواد هستند. از صنایع غذایی و دارویی گرفته تا معادن سنگین، هر کدام نیازمند تجهیزات مختص به خود هستند و نمیتوان از یک نسخه واحد برای همه استفاده کرد. سرمایهگذاری روی یک سیستم کانوایر باکیفیت، هزینهای نیست که از جیب برود، بلکه سرمایهای است که با افزایش سرعت و کاهش ضایعات، چندین برابر به شما باز میگردد.
برای اطمینان از خریدی مطمئن و دریافت خدمات تخصصی، همکاری با متخصصان این حوزه ضروری است. مجموعه رنجبر رابر با سالها تجربه در تامین، ساخت و تعمیر انواع نوار نقاله، آماده ارائه مشاوره رایگان به شما صنعتگران عزیز است. همین حالا با ما تماس بگیرید تا بهترین راهکار را برای خط تولید خود انتخاب کنید.
سوالات متداول
۱. بهترین نوع تسمه نقاله برای صنایع بهداشتی کدام است؟
تسمههای پلیاورتان (PU) و تسمههای مدولار پلاستیکی بهترین گزینه هستند. این تسمهها دارای گرید غذایی بوده، سطح آنها به راحتی تمیز میشود و در برابر مواد شوینده شیمیایی مقاومت بالایی دارند.
۲. هر چند وقت یکبار باید نوار نقاله را سرویس کرد؟
بستگی به شدت کارکرد دارد، اما بازرسی چشمی باید روزانه انجام شود. روانکاری قطعات متحرک و بررسی کشش تسمه معمولاً به صورت ماهانه و سرویس کامل گیربکس و موتور هر شش ماه یکبار توصیه میشود.
۳. تفاوت آپارات سرد و گرم در چیست؟
در آپارات سرد از چسبهای صنعتی قوی استفاده میشود و سریعتر است، اما برای دماهای بالا مناسب نیست. آپارات گرم با پخت لاستیک تحت فشار و حرارت انجام میشود که دوام و استحکام بسیار بیشتری دارد و برای کارهای سنگین مناسبتر است.
۴. آیا میتوان سرعت نوار نقاله را تغییر داد؟
بله، با استفاده از دستگاه اینورتر (درایو موتور) میتوان دور موتور و در نتیجه سرعت حرکت تسمه را به دقت کنترل و تنظیم کرد. این کار برای هماهنگی با سایر بخشهای خط تولید ضروری است.
